Các loại cổng giao tiếp phổ biến trong CPU của UPS – Nguyên lý hoạt động và ưu nhược điểm
Trong các hệ thống lưu điện (UPS), bên cạnh chức năng cung cấp nguồn dự phòng, khả năng giao tiếp và truyền thông tin giữa UPS với các thiết bị giám sát, phần mềm điều khiển hay hệ thống quản lý trung tâm (BMS/SCADA) ngày càng trở nên quan trọng. Đảm nhiệm vai trò này là các cổng giao tiếp được tích hợp trong bộ CPU của UPS. Huyndai Việt Thanh sẽ giới thiệu toàn diện các loại cổng giao tiếp phổ biến qua bài viết dưới.

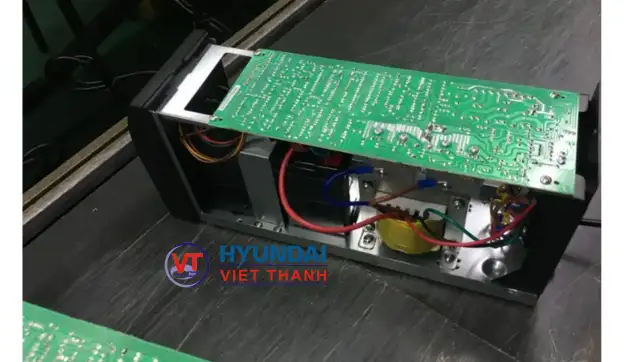

Tổng quan về bộ xử lý trung tâm (CPU) của UPS
Bộ xử lý trung tâm (CPU) trong UPS là thành phần điều khiển chính. Chúng đảm nhiệm việc giám sát các thông số điện năng. Chúng điều khiển hoạt động chuyển mạch giữa điện lưới và ắc quy, đồng thời xử lý các tín hiệu cảnh báo, bảo vệ. CPU cũng quản lý quá trình sạc/xả ắc quy. Từ đó đảm bảo hệ thống hoạt động ổn định trong các tình huống mất điện.
Ngoài các chức năng điều khiển nội bộ, CPU còn đóng vai trò trung gian truyền thông. Nó kết nối UPS với máy tính, phần mềm giám sát hoặc hệ thống quản lý trung tâm thông qua các cổng giao tiếp như RS-232, USB, SNMP, hoặc Modbus. Nhờ đó, người dùng có thể theo dõi trạng thái UPS theo thời gian thực và điều khiển từ xa một cách hiệu quả.
Xem thêm:
Bộ xử lý trung tâm trong UPS: Vai trò, cấu trúc và ứng dụng

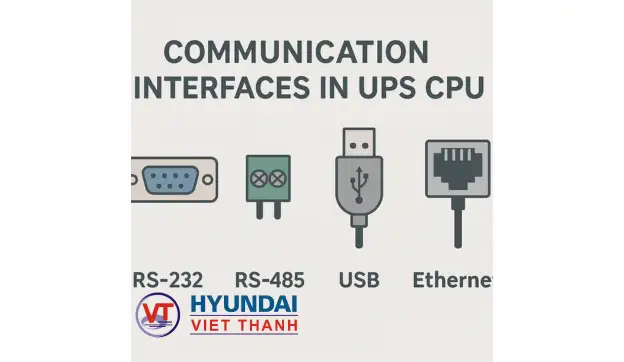

Phân loại cổng giao tiếp
Phân loại theo vật lý
- Cổng nối tiếp (Serial Ports):
Gồm RS-232 và RS-485, đây là các chuẩn giao tiếp truyền thống được sử dụng rộng rãi trong công nghiệp. Ưu điểm là ổn định, dễ triển khai, nhưng tốc độ thấp hơn các chuẩn hiện đại.
- Cổng song song (Parallel Port):
Từng phổ biến ở các UPS thế hệ cũ để truyền dữ liệu theo nhiều luồng song song. Hiện nay hầu như không còn được sử dụng do kích thước lớn và hạn chế trong tích hợp.
- Cổng mạng (Ethernet):
Dạng cổng RJ-45 cho phép kết nối trực tiếp UPS vào hệ thống mạng LAN. Cổng này thường được dùng để truyền thông SNMP hoặc Modbus TCP, phục vụ giám sát và điều khiển từ xa.
- Cổng giao tiếp hiện đại:
USB: Phổ biến trên các dòng UPS dân dụng và doanh nghiệp vừa. Hỗ trợ kết nối nhanh với PC để giám sát qua phần mềm.
Wi-Fi / Bluetooth: Bắt đầu xuất hiện trên một số dòng UPS hiện đại. Cho phép điều khiển không dây, phù hợp với môi trường văn phòng hoặc hệ thống IoT nhỏ.
Phân loại theo giao thức
- Giao tiếp cục bộ:
Là kiểu giao tiếp trực tiếp giữa UPS và một thiết bị đơn lẻ, thường là máy tính. Dạng này sử dụng cổng USB hoặc RS-232 và phù hợp với các ứng dụng giám sát đơn giản.
- Giao tiếp mạng:
Cho phép kết nối nhiều UPS vào cùng một hệ thống giám sát qua mạng LAN hoặc Internet. Dạng giao tiếp này sử dụng SNMP, Modbus TCP hoặc các card mạng chuyên dụng.
- Giao tiếp công nghiệp:
Bao gồm các giao thức như Modbus RTU, Modbus TCP hoặc CAN bus. Chúng thường được sử dụng trong hệ thống tự động hóa, tòa nhà thông minh và các ứng dụng công nghiệp lớn. Nơi cần độ ổn định và tích hợp cao.
Phân tích chi tiết các loại
Cổng RS-232
Khái niệm:
RS-232 là chuẩn giao tiếp nối tiếp ra đời từ những năm 1960, thường sử dụng cổng 9 chân (DB9). Đây là một trong những giao tiếp cơ bản và lâu đời nhất trên các thiết bị UPS.
Đặc điểm kỹ thuật:
- Truyền dữ liệu điểm-điểm (1:1)
- Khoảng cách tối đa: ~15m
- Tốc độ truyền thấp (thường dưới 115.200 bps)
- Chỉ truyền tín hiệu một chiều tại một thời điểm
Ưu điểm:
- Ổn định, dễ triển khai
- Phù hợp cho kết nối đơn giản với PC
Nhược điểm:
- Khoảng cách truyền ngắn
- Không hỗ trợ kết nối nhiều thiết bị
Ứng dụng:
- Sử dụng để kết nối UPS với phần mềm giám sát cục bộ như ViewPower, WinPower hoặc phần mềm hãng
Cổng RS-485
Khái niệm:
RS-485 là chuẩn truyền nối tiếp đa điểm, hỗ trợ truyền dữ liệu giữa nhiều thiết bị trên cùng một đường dây.
Đặc điểm kỹ thuật:
- Kết nối 1 host – nhiều thiết bị (multi-drop)
- Khoảng cách truyền lên tới 1.200m
- Tốc độ truyền cao hơn RS-232
- Chống nhiễu tốt, phù hợp môi trường công nghiệp
Ưu điểm:
- Truyền xa, tín hiệu ổn định
- Hỗ trợ nhiều thiết bị trên một đường truyền
- Tương thích tốt với giao thức Modbus RTU
Nhược điểm:
- Cấu hình phức tạp hơn RS-232
- Cần phân biệt kỹ về địa chỉ thiết bị (slave address)
Ứng dụng:
- Kết nối UPS vào hệ thống giám sát công nghiệp
- Giao tiếp với BMS, SCADA, HMI qua Modbus RTU
Cổng USB
Khái niệm:
Cổng USB (thường là USB Type-B trên UPS) cho phép kết nối nhanh với máy tính cá nhân mà không cần phần cứng đặc biệt.
Đặc điểm kỹ thuật:
- Truyền dữ liệu tốc độ cao
- Cắm và nhận dạng tự động
- Tương thích hầu hết hệ điều hành
Ưu điểm:
- Dễ sử dụng, không cần cấu hình nhiều
- Thích hợp với các UPS văn phòng, UPS line interactive
Nhược điểm:
- Khoảng cách giới hạn (dưới 5m)
- Không hỗ trợ điều khiển từ xa qua mạng
Ứng dụng:
- Dùng để giám sát UPS cục bộ bằng phần mềm.
- Cài đặt thông số, tải lịch sử cảnh báo
Cổng SNMP (Simple Network Management Protocol)
Khái niệm:
SNMP là giao thức truyền dữ liệu qua mạng IP, cho phép quản lý thiết bị từ xa. UPS dùng SNMP thông qua card SNMP gắn ngoài hoặc tích hợp sẵn.
Đặc điểm kỹ thuật:
- Truy cập qua IP (HTTP/SNMP)
- Có thể truy cập từ bất kỳ nơi nào có mạng
- Hỗ trợ SNMP v1, v2 (đơn giản), v3 (bảo mật)
Ưu điểm:
- Quản lý từ xa qua trình duyệt hoặc phần mềm SNMP Manager
- Gửi cảnh báo email, trap SNMP
- Phù hợp hệ thống doanh nghiệp, server lớn
Nhược điểm:
- Cần cấu hình IP mạng
- Vấn đề bảo mật nếu dùng SNMP v1/v2
Ứng dụng:
- Giám sát hàng loạt UPS trong trung tâm dữ liệu
- Gửi cảnh báo mất điện, lỗi ắc quy qua email/SMS
Modbus RTU / Modbus TCP
Khái niệm:
Modbus là giao thức truyền thông công nghiệp phổ biến. Được sử dụng để kết nối UPS với các hệ thống điều khiển và giám sát.
Phân loại:
- Modbus RTU: chạy trên cổng nối tiếp RS-485
- Modbus TCP: chạy qua Ethernet
Ưu điểm:
- Mở, dễ tích hợp với hệ thống điều khiển tự động
- Truyền dữ liệu ổn định, tin cậy
- Được nhiều hệ thống BMS, PLC hỗ trợ
Nhược điểm:
- Yêu cầu kỹ thuật viên có hiểu biết về địa chỉ thanh ghi, cấu hình mạng
- Cần kiểm soát chính xác topology mạng
Ứng dụng:
- Giám sát UPS trong các nhà máy, trung tâm dữ liệu
- Tích hợp với hệ thống tòa nhà thông minh (BMS)
Cổng Ethernet (RJ-45)
Khái niệm:
Đây là cổng vật lý cho phép kết nối UPS vào hệ thống mạng LAN/internet. Chúng phục vụ nhiều giao thức như SNMP, Modbus TCP, HTTP, Telnet.
Đặc điểm kỹ thuật:
- Dạng jack RJ-45 tiêu chuẩn
- Truy cập thông qua địa chỉ IP
- Cho phép truyền dữ liệu song công, tốc độ cao
Ưu điểm:
- Truy cập từ xa, hỗ trợ nhiều giao thức
- Phù hợp cho quản lý theo tầng hoặc hệ thống rộng
Nhược điểm:
- Cần cấu hình IP, có thể bị giới hạn bởi firewall hoặc VLAN
Ứng dụng:
- Kết nối với switch/máy chủ để giám sát UPS toàn hệ thống
- Quản lý qua web browser hoặc phần mềm chuyên dụng
Wi-Fi / Bluetooth
Khái niệm:
Một số dòng UPS hiện đại hoặc nhỏ gọn hỗ trợ giao tiếp không dây. Từ đó giúp kết nối nhanh mà không cần dây mạng hay cáp nối tiếp.
Ưu điểm:
- Dễ lắp đặt, linh hoạt
- Giảm dây cáp, phù hợp văn phòng
Nhược điểm:
- Khoảng cách và độ ổn định hạn chế
- Rủi ro bảo mật cao nếu không mã hóa tốt
Ứng dụng:
- Kết nối nhanh với điện thoại, laptop
- Quản lý UPS cá nhân hoặc cho SMB (doanh nghiệp nhỏ)
Vai trò của cổng giao tiếp
Cổng giao tiếp đóng vai trò trung gian kết nối giữa UPS với người dùng hoặc hệ thống điều khiển. Giúp tối ưu hóa khả năng vận hành, giám sát và tích hợp thiết bị.
- Giám sát và cảnh báo:
Cổng giao tiếp cho phép theo dõi tình trạng UPS theo thời gian thực: Điện áp, tải, pin, nhiệt độ,… Khi có sự cố như mất điện, quá tải hay lỗi pin, hệ thống sẽ gửi cảnh báo qua phần mềm, email hoặc SMS. Từ đó giúp người vận hành xử lý kịp thời.
- Điều khiển và cấu hình:
Người dùng có thể bật/tắt UPS từ xa hoặc điều chỉnh các thông số. Như ngưỡng điện áp, thời gian chuyển mạch, chế độ tiết kiệm năng lượng,… Thông qua phần mềm kết nối qua cổng USB, RS-232 hoặc SNMP.
- Tích hợp hệ thống quản lý:
UPS có thể tích hợp vào hệ thống BMS hoặc SCADA trong nhà máy thông qua các giao thức như Modbus RTU/TCP hoặc SNMP. Nhờ đó, UPS không còn là thiết bị độc lập mà trở thành một phần trong hệ thống điều khiển. Và giám sát toàn diện của tòa nhà hoặc dây chuyền sản xuất.
