Làm sao cảm biến trong bộ xử lý trung tâm giúp bảo vệ hệ thống điện?
Khi nhắc đến bộ xử lý trung tâm UPS, người ta thường nghĩ ngay đến khả năng điều khiển thông minh. Thế nhưng ít ai để ý rằng, để những “bộ não” này hoạt động hiệu quả, chúng cần sự hỗ trợ âm thầm của một thành phần rất quan trọng – cảm biến. Vậy cảm biến trong bộ xử lý trung tâm của UPS là gì? Chúng làm nhiệm vụ gì, và vì sao chúng lại quan trọng đến vậy? Bài viết này sẽ giúp bạn hiểu nhanh, dễ nhớ trong vòng 5 phút – không cần kiến thức chuyên sâu! Hãy cùng Huyndai Việt Thanh tìm hiểu chi tiết về bộ phận này.
Cảm biến là gì?
Hiểu một cách đơn giản, cảm biến là “giác quan” của thiết bị điện tử. Nếu bộ xử lý trung tâm (CPU hoặc controller) là “bộ não”, thì cảm biến chính là “tai”, “mắt”, “da” – giúp máy móc nhận biết được các yếu tố bên ngoài. Như nhiệt độ, điện áp, độ ẩm, ánh sáng, hoặc chuyển động.
Giống như con người cảm nhận được trời nóng, nghe tiếng động lạ hay nhìn thấy vật thể. Thì máy móc cũng cần có cảm biến để “cảm” được môi trường xung quanh. Nhờ đó, chúng mới có thể phản ứng kịp thời. Ví dụ như tự điều chỉnh tốc độ quạt khi máy nóng lên, hay cảnh báo nếu điện áp vượt ngưỡng an toàn.
Không có cảm biến, bộ xử lý dù thông minh đến đâu cũng “mù”, “điếc”. Và không thể phản ứng chính xác theo điều kiện thực tế. Cảm biến chính là cầu nối giữa thế giới vật lý và thế giới xử lý dữ liệu bên trong thiết bị.
Bộ xử lý trung tâm có cảm biến để làm gì?
Cảm biến giúp thiết bị “cảm nhận” môi trường và việc bảo vệ và tối ưu hoạt động của hệ thống. Trong một bộ xử lý trung tâm, cảm biến thường được tích hợp để thực hiện các chức năng sau:
- Giám sát nhiệt độ:
Đây là chức năng phổ biến nhất. Khi nhiệt độ trong thiết bị tăng cao, cảm biến nhiệt sẽ gửi tín hiệu về bộ xử lý. Ngay lập tức, hệ thống có thể giảm công suất hoạt động hoặc kích hoạt quạt tản nhiệt để làm mát. Từ đó tránh nguy cơ hư hỏng do quá nhiệt.
- Theo dõi điện áp và dòng điện:
Cảm biến điện áp và dòng điện giúp phát hiện các hiện tượng bất thường. Như sụt áp, quá dòng, mất pha… Nhờ đó, thiết bị có thể cảnh báo sớm hoặc ngắt mạch kịp thời để bảo vệ toàn bộ hệ thống.
- Tự động điều chỉnh hiệu suất:
Trong một số hệ thống thông minh, cảm biến sẽ giúp bộ xử lý cân bằng giữa hiệu suất và an toàn. Ví dụ, khi nhiệt độ tăng quá cao, CPU có thể giảm xung nhịp để bớt sinh nhiệt. Gọi là cơ chế “giảm tải tự động”.
- Kích hoạt tính năng bảo vệ:
Một số cảm biến còn được lập trình để kích hoạt hành động ngay lập tức. Như ngắt tải, chuyển sang nguồn dự phòng, phát cảnh báo bằng còi hoặc đèn… Đây là những cơ chế “phản xạ nhanh” giúp hệ thống không bị sự cố lan rộng.
Nói cách khác, cảm biến chính là “người gác cửa thầm lặng” giúp bộ xử lý trung tâm hoạt động thông minh, an toàn và bền bỉ hơn.
Xem thêm:
Các loại cảm biến

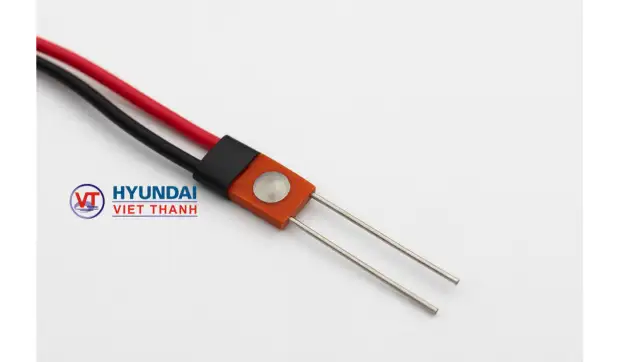

Cảm biến nhiệt độ (Temperature Sensor)
Cảm biến nhiệt độ là loại cảm biến phổ biến và quan trọng nhất trong các hệ thống. Đặc biệt là trong các thiết bị điện – điện tử như UPS, bộ điều khiển PLC, biến tần hay máy chủ. Vai trò của nó là giám sát nhiệt độ hoạt động của thiết bị. Nơi mà chỉ cần nóng lên vài độ cũng có thể ảnh hưởng đến hiệu suất.
Các loại cảm biến nhiệt độ thường dùng gồm:
- Thermistor (NTC/PTC): điện trở thay đổi theo nhiệt độ, đơn giản và giá rẻ.
- LM35: cho ra tín hiệu điện áp tuyến tính theo nhiệt độ (ví dụ: 10mV/°C).
- DS18B20: cảm biến kỹ thuật số, giao tiếp qua 1-wire, có thể kết nối nhiều cảm biến cùng lúc.
Nguyên lý hoạt động: cảm biến sẽ liên tục đo nhiệt độ tại vị trí quan trọng. Như bo mạch, bộ inverter, hoặc khu vực tản nhiệt. Dữ liệu này được truyền về bộ xử lý trung tâm. Nơi nó được so sánh với ngưỡng an toàn đã cài đặt trước. Khi vượt ngưỡng, hệ thống có thể tự động:
- Giảm hiệu suất hoạt động (ví dụ: giảm tần số switching).
- Bật quạt làm mát hoặc hệ thống làm lạnh.
- Kích hoạt cảnh báo, ngắt tải, chuyển sang chế độ an toàn.
Trong thực tế, nhiều sự cố điện tử bắt nguồn từ quá nhiệt âm thầm. Và cảm biến nhiệt độ là “người lính gác” âm thầm nhưng cực kỳ hiệu quả để phát hiện từ sớm.
Cảm biến điện áp (Voltage Sensor)
Cảm biến điện áp giúp bộ xử lý trung tâm giám sát liên tục tình trạng điện áp trong hệ thống. Bao gồm cả điện áp đầu vào, điện áp đầu ra, hoặc điện áp bên trong các mạch điều khiển. Đây là yếu tố then chốt trong các thiết bị như UPS, bộ chuyển mạch, biến tần. Nơi điện áp cần được giữ ổn định để bảo vệ thiết bị và tải.
Có hai dạng cảm biến điện áp phổ biến:
- Mạch chia điện áp (voltage divider): Dùng các điện trở để hạ mức điện áp về phạm vi an toàn cho ADC.
- IC đo điện áp chuyên dụng: Như ZMPT101B cho AC, hoặc INA219 cho DC.
Nguyên lý hoạt động: điện áp từ cảm biến được đưa vào bộ chuyển đổi tương tự–số (ADC). Sau đó bộ xử lý sẽ đọc và so sánh với giới hạn định mức. Khi có sự thay đổi bất thường, hệ thống có thể:
- Ngắt tải khi điện áp quá cao/thấp.
- Chuyển sang nguồn dự phòng (ắc quy, máy phát).
- Kích hoạt relay hoặc cảnh báo kỹ thuật.
Ví dụ thực tế: trong một UPS online 10kVA, nếu điện áp đầu vào xuống dưới 160V, cảm biến sẽ báo về bộ điều khiển. Hệ thống tự chuyển sang ắc quy trong chưa đến 10ms, đảm bảo nguồn liên tục cho thiết bị.
Cảm biến điện áp là “đôi mắt” theo dõi sức khỏe nguồn điện, giúp hệ thống vận hành chính xác và bền bỉ.
Cảm biến dòng điện (Current Sensor)
Cảm biến dòng điện có nhiệm vụ đo và theo dõi cường độ dòng điện chạy qua mạch. Đây là một thông số quan trọng để đảm bảo hệ thống hoạt động trong giới hạn an toàn. Tránh hiện tượng quá tải hoặc đoản mạch. Cảm biến này thường được dùng trong UPS, bộ nguồn công suất lớn, tủ điện. Hoặc các hệ thống phân phối năng lượng thông minh.
Các công nghệ đo dòng điện phổ biến gồm:
- Shunt resistor: Dùng điện trở có giá trị rất nhỏ để tạo ra sụt áp tỉ lệ thuận với dòng → dễ đo.
- Hall Effect Sensor: Đo dòng không tiếp xúc, an toàn hơn. Được dùng trong các cảm biến như ACS712, ACS758.
- CT (Current Transformer): đo dòng xoay chiều lớn, thường dùng trong hệ thống điện công nghiệp.
Nguyên lý: cảm biến dòng sẽ tạo ra tín hiệu điện áp tỉ lệ với dòng điện chạy qua. Bộ xử lý đọc tín hiệu này và tính toán giá trị thực tế, sau đó:
- So sánh với giá trị ngưỡng để phát hiện quá tải.
- Tính toán công suất tiêu thụ theo công thức P = U × I.
- Tự động điều chỉnh tải hoặc gửi cảnh báo sớm khi dòng bất thường.
Trong thực tế, cảm biến dòng thường đi kèm với điện áp để giúp bộ xử lý quản lý năng lượng toàn diện. Từ việc ngắt tải, chia tải, đến tối ưu hóa hiệu suất.
Cảm biến dòng là “máy đo huyết áp” của hệ thống điện. Giúp phát hiện ngay khi dòng vượt ngưỡng nguy hiểm. Từ đó bảo vệ thiết bị, giảm nguy cơ cháy nổ và đảm bảo tuổi thọ lâu dài.
Cảm biến kết nối với bộ xử lý như thế nào?
Trong một hệ thống điều khiển, cảm biến đóng vai trò thu thập dữ liệu từ môi trường. Tuy nhiên, để CPU có thể hiểu và xử lý được tín hiệu từ cảm biến, cần có quá trình truyền nhận thông tin đúng chuẩn và chính xác.
Về cơ bản, quá trình này gồm 3 bước:
- Cảm biến thu nhận tín hiệu từ môi trường dưới dạng vật lý như nhiệt độ, điện áp, dòng điện…
- Chuyển đổi tín hiệu: Nếu cảm biến xuất ra tín hiệu analog (tín hiệu liên tục, như 0–5V), thì cần mạch chuyển đổi analog – digital (gọi là ADC). Bộ xử lý chỉ hiểu tín hiệu dạng số (digital), nên ADC là phần trung gian quan trọng. Một số cảm biến hiện đại tích hợp sẵn ADC bên trong.
- Truyền tín hiệu đến bộ xử lý thông qua các giao tiếp như:
I2C: Giao tiếp hai dây, đơn giản, cho phép nhiều cảm biến dùng chung một bus.
SPI: Giao tiếp nhanh, dùng cho cảm biến cần tốc độ cao.
UART: Truyền nối tiếp, thường dùng trong các cảm biến độc lập. Giao tiếp với vi điều khiển hoặc máy tính.
Sau khi nhận dữ liệu, bộ xử lý sẽ xử lý, đối chiếu với ngưỡng cài đặt và đưa ra hành động phù hợp: Bật tản nhiệt, ngắt tải, cảnh báo hoặc điều chỉnh hiệu suất.
Nhờ hệ thống kết nối này, cảm biến và bộ xử lý phối hợp nhịp nhàng để thiết bị vận hành thông minh và an toàn.
