Tụ điện và cuộn cảm lọc sóng trong UPS: Nguyên lý và vai trò quan trọng
Tụ điện và cuộn cảm là hai linh kiện chính trong mạch lọc đầu ra của UPS. Chúng giúp làm mượt sóng điện và giảm nhiễu, đảm bảo ổn định. Cùng Huyndai Việt Thanh tìm hiểu chi tiết qua bài viết này nhé.
Nguyên lý hoạt động
Trong bộ lưu điện, đầu ra của biến tần thường là các xung điện PWM. Tuy nhiên, để cung cấp dòng điện sạch và ổn định cho thiết bị tải, cần phải “làm mượt” những xung này. Đây là lúc tụ điện và cuộn cảm trong mạch lọc đầu ra phát huy tác dụng.

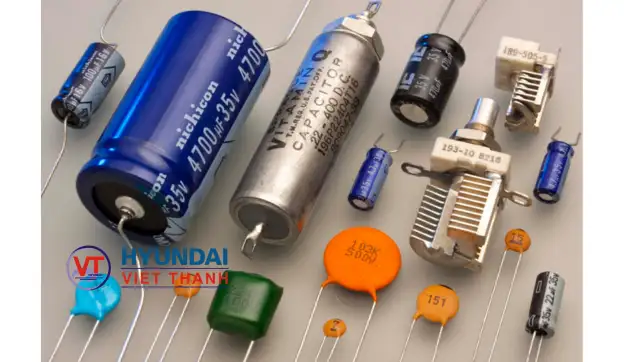

Tụ điện: Lọc nhiễu tần số cao
Tụ điện có khả năng tích và phóng điện nhanh. Nên nó phản ứng mạnh với các biến thiên điện áp đột ngột. Nhờ đó, tụ điện có thể:
- Hấp thụ các thành phần nhiễu tần số cao trong tín hiệu đầu ra.
- Làm giảm độ sắc cạnh của xung PWM, từ đó giúp sóng điện trở nên “mượt” hơn.
- Giảm hiện tượng quá áp do chuyển mạch tốc độ cao.

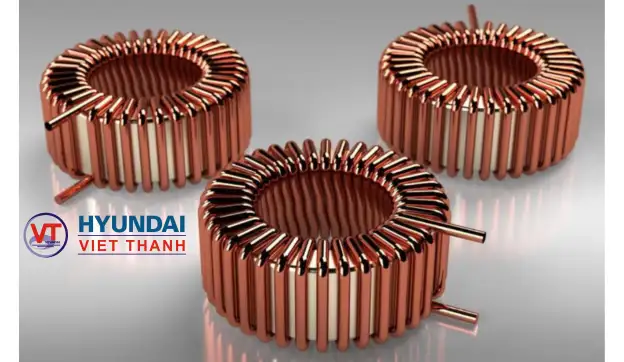

Cuộn cảm: Cản trở dòng thay đổi nhanh
Ngược lại với tụ điện, cuộn cảm có đặc tính cản trở dòng điện thay đổi nhanh. Nó hoạt động như một bộ lọc tần số thấp:
- Làm chậm lại tốc độ thay đổi của dòng điện.
- Giảm biên độ dao động và làm mượt đường cong sóng điện.
- Giúp dòng điện đầu ra có dạng gần sin, ổn định hơn và ít méo.
Mạch lọc LC: Kết hợp hài hòa giữa tụ và cuộn cảm
Khi tụ điện và cuộn cảm được kết hợp thành mạch LC (Low-Pass Filter). Chúng lọc bỏ hiệu quả các thành phần tần số cao trong sóng PWM, chỉ giữ lại phần năng lượng ở tần số cơ bản (50/60 Hz). Kết quả là:
- Sóng đầu ra của UPS gần giống sóng sin thực.
- Tương thích tốt hơn với các thiết bị điện nhạy cảm.
Ứng dụng trong các loại UPS
Trong UPS Online (True Double Conversion)
UPS online là dòng cao cấp nhất. Nó cung cấp nguồn điện liên tục và ổn định ngay cả khi điện lưới bị nhiễu. Trong UPS online:
- Điện xoay chiều (AC) được chuyển thành điện một chiều (DC) qua bộ chỉnh lưu (Rectifier).
- Sau đó, điện DC được biến đổi trở lại thành AC bằng bộ nghịch lưu (Inverter) sử dụng kỹ thuật PWM.
- Sóng điện đầu ra thực chất là chuỗi xung PWM, mô phỏng dạng sóng sin.
Tại đây, mạch lọc đầu ra LC (tụ + cuộn cảm) có nhiệm vụ cực kỳ quan trọng:
- Làm mượt các xung PWM, tạo sóng điện gần sin chuẩn.
- Giảm méo sóng (THD) xuống mức thấp (thường <3%). Đáp ứng yêu cầu của thiết bị nhạy cảm như máy chủ, thiết bị y tế, máy đo chính xác.
- Tăng độ ổn định và tin cậy của điện áp đầu ra kể cả khi tải biến động.
Xem thêm:
Bộ lưu điện Huyndai Online
Trong UPS Line-Interactive và Offline
Ở các dòng UPS line-interactive và offline, mạch lọc không đóng vai trò xử lý sóng PWM từ inverter liên tục như trong UPS online. Tuy nhiên, tụ điện và cuộn cảm vẫn đảm nhiệm các vai trò nhất định:
- Trong chế độ chạy pin (Battery Mode): Các dòng UPS này cũng tạo ra xung PWM từ bộ inverter khi điện lưới mất. Mạch LC tiếp tục giúp làm mượt sóng điện, đảm bảo tính tương thích với thiết bị tải.
- Trong chế độ chạy lưới (Line Mode): Mạch lọc hỗ trợ loại bỏ nhiễu cao tần, đột biến điện áp từ lưới. Điều này giúp bảo vệ thiết bị tải và nâng cao tuổi thọ UPS.
Ngoài ra, tụ điện còn hỗ trợ trong việc ổn định điện áp, trong khi cuộn cảm cản trở dòng tăng đột biến (inrush current), tránh gây hỏng tải đầu ra.
Mối liên hệ giữa thiết kế bộ lọc và chất lượng điện đầu ra
Chất lượng của tụ điện và cuộn cảm ảnh hưởng trực tiếp đến:
- Độ méo sóng tổng (THD): bộ lọc tốt giúp giảm méo, sóng gần sin hơn.
- Hiệu suất chuyển đổi: lọc tốt → ít tổn hao → giảm nhiệt → UPS hoạt động ổn định hơn.
- Độ tin cậy và tuổi thọ thiết bị tải: Dòng điện sạch giúp giảm nguy cơ cháy nổ, sai lệch đo lường.
Vì vậy, khi đánh giá chất lượng của một bộ UPS – thiết kế của mạch lọc đầu ra là một yếu tố kỹ thuật quan trọng không nên bỏ qua.
Ảnh hưởng đến hiệu suất và độ bền UPS
- Giảm nhiễu và bảo vệ thiết bị tải
Một mạch lọc hoạt động hiệu quả giúp giảm đáng kể các thành phần nhiễu tần số cao và sóng hài trong điện áp đầu ra. Điều này:
- Giúp thiết bị tải nhận nguồn điện ổn định, tránh tình trạng dao động.
- Ngăn ngừa các sự cố do nhiễu điện từ gây ra. Như hư hỏng linh kiện, mất dữ liệu hay giảm hiệu suất hoạt động.
- Đặc biệt quan trọng với các thiết bị nhạy cảm. Như máy chủ, thiết bị y tế, và các thiết bị điện tử công nghiệp.
- Tăng tuổi thọ hệ thống và giảm nhiệt
Sử dụng tụ điện và cuộn cảm chất lượng cao trong mạch lọc giúp:
- Giảm tổn hao năng lượng trong quá trình lọc sóng. Từ đó hạn chế nhiệt phát sinh trong UPS.
- Hạn chế sự quá tải và stress nhiệt lên các linh kiện điện tử.
- Nâng cao độ tin cậy và khả năng hoạt động liên tục.
- Đáp ứng các tiêu chuẩn an toàn điện và tương thích điện từ (EMC)
Mạch lọc tốt giúp UPS:
- Giảm sóng hài và nhiễu điện từ, đảm bảo đáp ứng các tiêu chuẩn EMC quốc tế.
- Tăng tính ổn định của hệ thống điện và giảm tác động tiêu cực đến các thiết bị điện khác.
- Đảm bảo an toàn vận hành và giảm thiểu nguy cơ sự cố liên quan đến điện.
Ví dụ thực tế
Ứng dụng trong thiết bị y tế, phòng máy chủ và công nghiệp chính xác
Nhờ vào chất lượng sóng điện đầu ra được cải thiện nhờ mạch lọc tụ điện – cuộn cảm. UPS Hyundai và ECOs được ứng dụng rộng rãi trong các lĩnh vực:
- Thiết bị y tế: nơi cần nguồn điện sạch để tránh sai sót trong thiết bị chuẩn đoán và điều trị.
- Phòng máy chủ: đảm bảo hệ thống máy tính vận hành liên tục.
- Ngành công nghiệp chính xác: bảo vệ các thiết bị đo đạc và điều khiển tự động khỏi nhiễu điện.
Giới thiệu UPS Hyundai và ECOs sử dụng mạch lọc chất lượng cao
Các sản phẩm UPS đến từ Hyundai và ECOs đều được thiết kế với mạch lọc đầu ra sử dụng tụ điện và cuộn cảm chất lượng cao, giúp đảm bảo:
- Dòng điện đầu ra đạt chuẩn sóng sin sạch, ổn định. Phù hợp với nhiều thiết bị điện quan trọng.
- Giảm thiểu tối đa hiện tượng méo dạng sóng và nhiễu điện. Từ đó nâng cao độ bền và tuổi thọ của thiết bị tải.
- Hoạt động hiệu quả trong các môi trường đòi hỏi độ tin cậy cao. Như phòng máy chủ, trung tâm dữ liệu, và thiết bị y tế.
