UPS Và CB chống rò – Vì sao nhiều hệ thống gặp sự cố ?

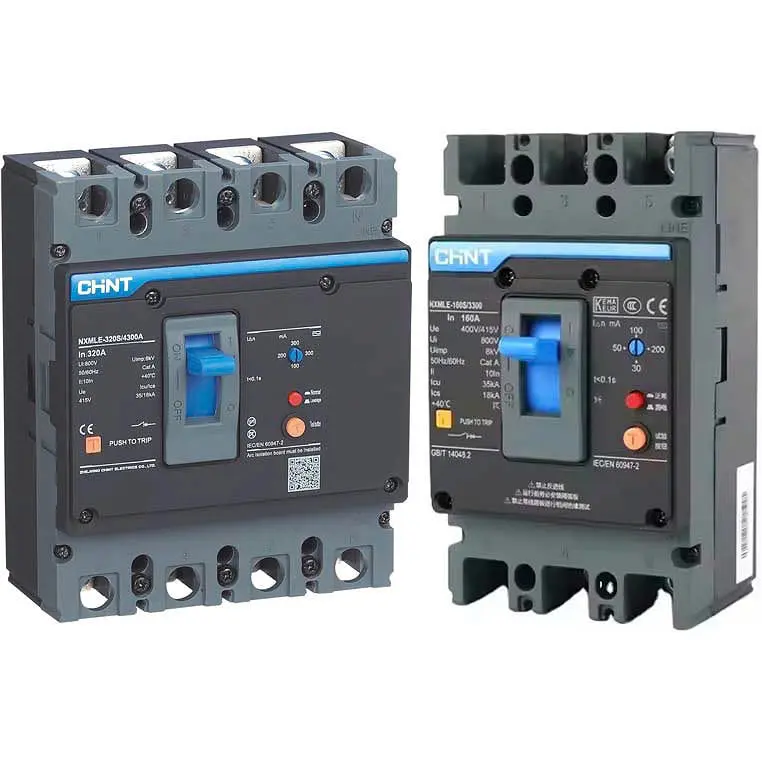

Nhiều hệ thống UPS Online công suất từ 10 kVA đến hàng trăm kVA đang gặp cùng một sự cố. CB chống rò (RCCB/ELCB/RCBO) bị nhảy ngay khi cấp nguồn cho UPS. Trong khi đó, UPS vẫn hoạt động bình thường. Điều này xảy ra nếu cấp điện qua MCB thông thường, không có chức năng chống rò.
Sự cố này khiến nhiều kỹ thuật viên hoang mang. Một số người nghĩ UPS bị lỗi. Một số khác nghi ngờ đường dây điện có vấn đề. Trên thực tế, nguyên nhân thường nằm ở việc chọn CB chống rò chưa phù hợp với UPS.
Đây là hiện tượng khá phổ biến tại các hệ thống sau:
- Phòng Server – Data Center
- Bệnh viện
- Ngân hàng
- Nhà máy sản xuất
- Trung tâm điều khiển
- Hệ thống tự động hóa công nghiệp
Những hệ thống này thường yêu cầu UPS công suất lớn. Chúng cũng cần tiêu chuẩn an toàn điện cao. Vì vậy, RCCB gần như luôn có mặt trong tủ điện phân phối. Nếu không hiểu rõ nguyên lý hoạt động của UPS và RCCB, người vận hành rất dễ thay thiết bị không cần thiết. Việc chọn sai chủng loại CB chống rò cũng thường xảy ra vì lý do này. Điều đó dẫn đến chi phí phát sinh và thời gian dừng hệ thống kéo dài.
Vì Sao UPS Dễ Làm CB Chống Rò Tác Động?
UPS Online là thiết bị điện tử công suất lớn. UPS dùng công nghệ chỉnh lưu, nghịch lưu và lọc nhiễu. Mục đích là tạo ra nguồn điện sạch, ổn định cho tải quan trọng. Để đạt chất lượng điện đầu ra tốt, bên trong UPS có nhiều linh kiện tạo ra dòng rò, gồm:
- Bộ lọc EMI/RFI
- Tụ chống nhiễu (Y Capacitor)
- Bộ chỉnh lưu IGBT
- Mạch PFC (Power Factor Correction)
- Bộ chống sét lan truyền (SPD)
Các linh kiện này tạo ra dòng rò tự nhiên xuống dây tiếp địa (PE). Dòng rò xuất hiện ngay khi cấp điện cho UPS. Đây là đặc tính thiết kế của hầu hết UPS hiện đại, không phân biệt hãng sản xuất. Đây không phải là lỗi của UPS.
Vấn đề nằm ở chỗ RCCB được thiết kế để phát hiện dòng rò. Mục đích là bảo vệ con người khỏi nguy cơ điện giật. Khi dòng rò tự nhiên của UPS vượt ngưỡng tác động của RCCB, thiết bị sẽ hiểu nhầm đây là dòng rò nguy hiểm. Khi đó RCCB sẽ tự động ngắt nguồn, dù hệ thống không có sự cố thực sự.
Ngưỡng dòng rò phổ biến trên thị trường là 30mA, 100mA hoặc 300mA. Với UPS công suất lớn, tổng dòng rò tự nhiên có thể vượt xa ngưỡng 30mA. Đây là lý do nhiều dự án lắp UPS công suất trung và lớn hay gặp sự cố. RCCB thường nhảy ngay trong lần cấp điện đầu tiên.
Những Nguyên Nhân Phổ Biến Khiến RCCB Nhảy Khi Cấp Điện Cho UPS
Dòng Rò Tự Nhiên Của Bộ Lọc EMI
Đây là nguyên nhân phổ biến nhất trong thực tế lắp đặt. Bộ lọc EMI dùng các tụ điện nối từ dây pha và trung tính xuống tiếp địa. Mục đích là loại bỏ nhiễu điện từ. Điều này giúp UPS tạo ra nguồn điện đầu ra sạch hơn.
Kết quả là luôn tồn tại một dòng điện nhỏ chạy xuống PE. Dòng điện này chạy liên tục, ngay cả khi hệ thống hoạt động bình thường. Với UPS công suất nhỏ, dòng rò này thường chỉ vài miliampe. Nhưng với UPS công suất lớn, tổng dòng rò có thể lên đến hàng chục miliampe. Mức này đủ để làm RCCB loại 30mA tác động ngay lập tức.
Sử Dụng Sai Loại RCCB
Không phải mọi CB chống rò đều phù hợp với UPS. Bộ chỉnh lưu IGBT bên trong UPS tạo ra nhiều dạng dòng rò khác nhau. Đó không chỉ là dòng rò AC hình sin đơn thuần. Các dạng dòng rò này gồm:
- Dòng rò AC
- Dòng rò xung
- Thành phần dòng DC
Nếu dùng RCCB Type AC, thiết bị chỉ nhạy với dòng rò AC hình sin thuần túy. Loại này có thể tác động sai. Nó cũng có thể không phát hiện đúng sự cố khi có thành phần dòng DC. Với UPS hiện đại, các kỹ sư điện thường khuyến nghị ưu tiên các loại RCCB sau:
- RCCB Type A – phù hợp với đa số UPS công suất nhỏ và trung bình
- RCCB Type F – phù hợp một số ứng dụng có tần số biến đổi
- RCCB Type B – bắt buộc với UPS công suất lớn hoặc có thành phần dòng DC đáng kể
Việc chọn đúng type RCCB thường quan trọng hơn việc chọn đúng dòng rò định mức.
Có Điểm Nối Trung Tính (N) Với Tiếp Địa (PE)
Nguyên lý hoạt động của RCCB dựa trên việc so sánh dòng điện đi và về. Nếu sau RCCB có điểm nối giữa dây trung tính và tiếp địa, một phần dòng điện sẽ đi tắt qua PE. Dòng điện này không quay về đúng qua RCCB.
Khi đó RCCB sẽ phát hiện mất cân bằng dòng điện. Thiết bị sẽ ngắt nguồn ngay lập tức, dù không có rò điện thực sự ra ngoài. Đây là lỗi thiết kế tủ điện khá phổ biến. Lỗi này hay gặp ở các hệ thống cải tạo hoặc đấu nối sai bản vẽ gốc.
Dây Trung Tính Đi Sai Đường
Đây là lỗi lắp đặt khá phổ biến tại công trình thực tế. Các dây pha đi qua RCCB đúng theo thiết kế. Nhưng dây trung tính lại đi theo tuyến khác hoặc qua một CB khác.
Lỗi này khiến dòng điện đi và về không cùng qua một thiết bị đo. Kết quả là RCCB sẽ tác động ngay khi cấp điện. Hiện tượng này giống như trường hợp rò điện thật. Đây là lỗi thường bị bỏ sót khi kiểm tra sơ đồ đấu nối bằng mắt thường.
Bộ Chống Sét Hoặc Bộ Lọc Bị Hỏng
SPD hoặc tụ chống nhiễu bên trong UPS có thể bị suy giảm cách điện theo thời gian. Nguyên nhân có thể do lão hóa linh kiện hoặc ẩm mốc. Nó cũng có thể do từng chịu ảnh hưởng của sét lan truyền trước đó.
Khi các linh kiện này hư hỏng, dòng rò sẽ tăng đáng kể so với thiết kế ban đầu. RCCB sẽ nhảy liên tục. Điều này xảy ra kể cả khi hệ thống từng vận hành ổn định trong thời gian dài. Đây là dấu hiệu cần kiểm tra và bảo trì UPS sớm.

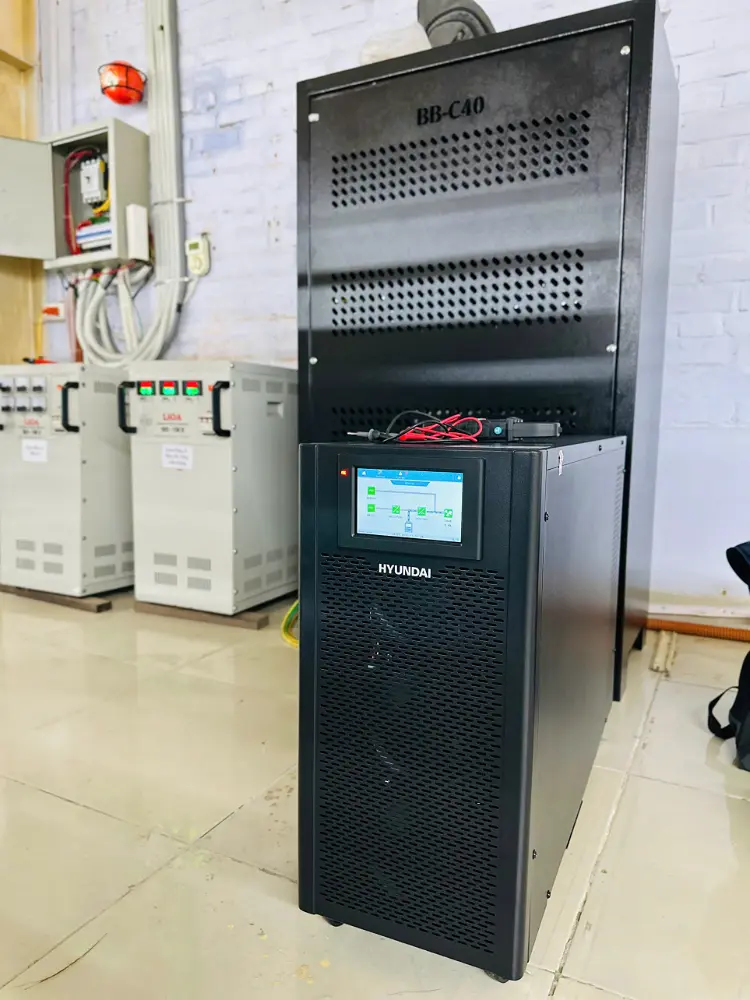

Có Nên Sử Dụng RCCB Cho UPS?
Câu trả lời là Có. Nhưng RCCB phải được dùng đúng mục đích và đúng chủng loại. Không nên lắp theo thói quen như với tải thông thường.
Với các hệ thống yêu cầu an toàn điện cao như bệnh viện, trung tâm dữ liệu, phòng máy chủ, RCCB vẫn rất quan trọng. RCCB giúp bảo vệ con người khỏi nguy cơ điện giật. Nó cũng giúp phát hiện sớm các sự cố rò điện nguy hiểm. Việc bỏ hoàn toàn RCCB không phải là giải pháp an toàn. Điều đó đúng ngay cả khi nó giúp loại bỏ hiện tượng nhảy CB.
Giải pháp đúng đắn là chọn RCCB phù hợp với dòng rò tự nhiên của UPS. Đồng thời, hệ thống điện cần được thiết kế và thi công đúng kỹ thuật ngay từ đầu.
Điều Kiện Sử Dụng RCCB Với UPS
Để hệ thống hoạt động ổn định và an toàn lâu dài, nên đáp ứng các điều kiện sau:
- Chọn đúng loại RCCB theo khuyến nghị của nhà sản xuất UPS. Mỗi hãng UPS có thông số dòng rò tự nhiên riêng. Cần tham khảo tài liệu kỹ thuật trước khi chọn CB.
- Ưu tiên RCCB Type A hoặc Type B đối với UPS công suất trung và lớn. Hai loại này phát hiện đúng cả dòng rò AC và dòng rò có thành phần DC.
- Chọn dòng rò định mức phù hợp với tổng dòng rò tự nhiên của hệ thống. Nên chọn ngưỡng 100mA hoặc 300mA thay vì 30mA cho hệ thống UPS công suất lớn.
- Đảm bảo toàn bộ dây pha và dây trung tính đều đi qua cùng một RCCB. Không tách riêng đường trung tính sang một CB khác trong cùng hệ thống.
- Không nối trung tính (N) với tiếp địa (PE) ở phía sau RCCB nếu thiết kế hệ thống không cho phép, để tránh dòng điện đi tắt qua PE.
- Đảm bảo hệ thống tiếp địa đạt tiêu chuẩn kỹ thuật và có điện trở nối đất phù hợp với quy định hiện hành.
Kết Luận
RCCB vẫn là thiết bị bảo vệ cần thiết cho hệ thống UPS. Điều này đặc biệt đúng tại các công trình đòi hỏi an toàn điện cao. Tuy nhiên, hiện tượng RCCB nhảy khi cấp điện cho UPS thường không phải do lỗi của UPS. Nguyên nhân chủ yếu đến từ việc chọn sai chủng loại RCCB. Lỗi thiết kế hoặc thi công tủ điện cũng là nguyên nhân thường gặp.
Việc hiểu đúng bản chất dòng rò của UPS rất quan trọng. Kết hợp với lựa chọn RCCB phù hợp, hệ thống sẽ vận hành ổn định và an toàn. Điều này giúp hạn chế tối đa sự cố mất điện đột ngột cho tải quan trọng.
