Tìm hiểu công nghệ chỉnh lưu hiện đại trong UPS công nghiệp
Mạch chỉnh lưu trong bộ lưu điện là gì?
Mạch chỉnh lưu là bộ phận có chức năng chuyển đổi dòng điện xoay chiều (AC) từ nguồn điện lưới thành dòng điện một chiều (DC) để nạp vào bình ắc quy bên trong UPS.

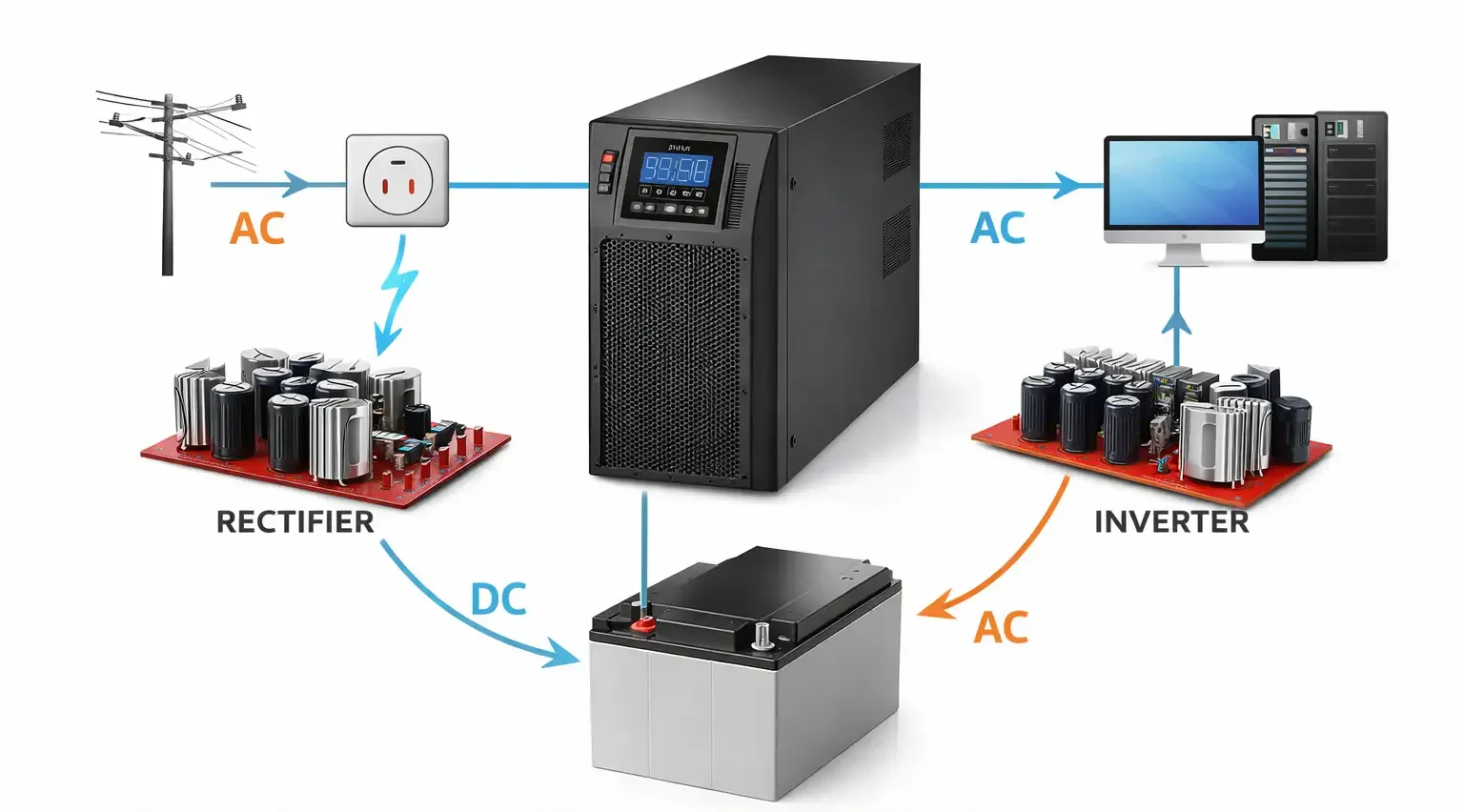

Vai trò quan trọng của mạch chỉnh lưu bộ lưu điện
Chuyển đổi nguồn điện để nạp ắc quy: Chuyển điện xoay chiều AC (220V) từ lưới điện thành điện một chiều DC ổn định. Đây là dạng điện duy nhất ắc quy có thể tiếp nhận và lưu trữ được.
Ổn định điện áp đầu vào: Lọc và điều chỉnh điện áp trước khi nạp vào ắc quy. Tránh tình trạng điện áp lưới bất ổn gây sạc quá mức hoặc sạc thiếu, bảo vệ tuổi thọ bình.
Cung cấp điện DC cho bộ inverter: Trong UPS Online, mạch chỉnh lưu liên tục cấp DC cho bộ inverter hoạt động. Đảm bảo thiết bị luôn nhận điện “sạch” mà không phụ thuộc trực tiếp vào lưới điện.
Bảo vệ ắc quy khỏi sạc sai: Kiểm soát dòng sạc phù hợp với từng giai đoạn : sạc nhanh → sạc bù → sạc duy trì. Tránh hiện tượng quá nhiệt và sunfat hóa làm hỏng bình.
Lọc nhiễu điện từ lưới: Loại bỏ các xung nhiễu, sóng hài từ lưới điện trước khi đưa vào hệ thống. Góp phần bảo vệ cả ắc quy lẫn thiết bị điện tử được kết nối.
Mạch chỉnh lưu là “cầu nối” trung tâm trong toàn bộ hệ thống UPS: Mạch chỉnh lưu kết nối trực tiếp ba thành phần cốt lõi: lưới điện → ắc quy → bộ inverter. Nếu mạch này hỏng, toàn bộ UPS mất khả năng nạp và dự phòng điện.

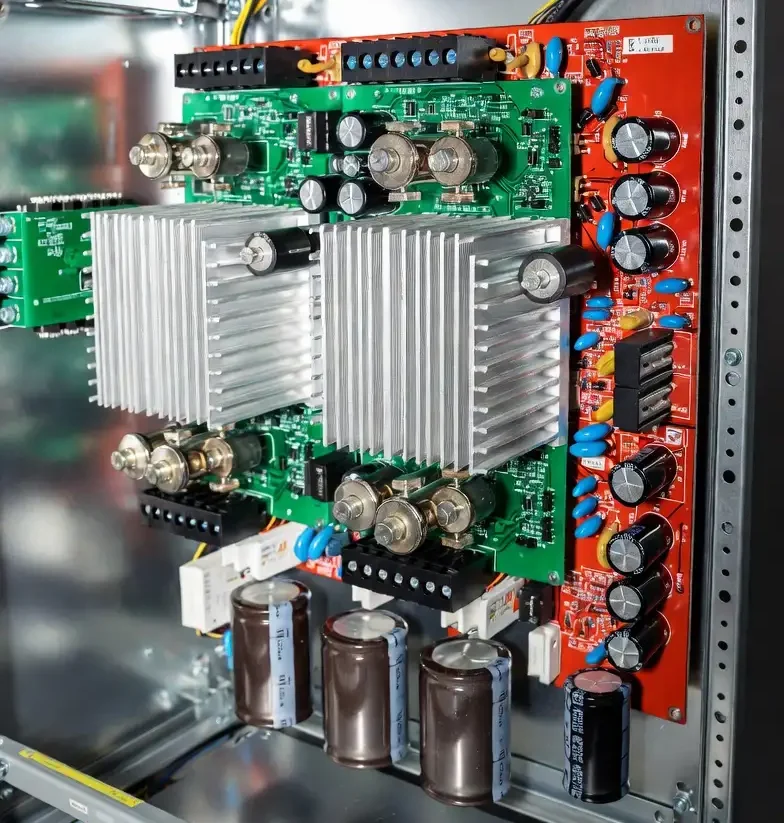

Cấu tạo mạch chỉnh lưu trong UPS
Biến áp Hạ điện áp AC từ lưới (220V) xuống mức phù hợp trước khi đưa vào mạch chỉnh lưu. Đồng thời cách ly điện giữa lưới và hệ thống UPS.
Cầu diode / Thyristor (SCR): Đây là thành phần cốt lõi của mạch — chuyển đổi AC thành DC thô bằng cách chỉ cho dòng điện đi theo một chiều duy nhất. UPS công suất lớn dùng thyristor để kiểm soát chính xác hơn.
Tụ lọc: Làm phẳng điện áp DC còn nhấp nhô sau chỉnh lưu. Bộ phận này giúp giữ điện áp đầu ra ổn định và liên tục.
Cuộn cảm lọc: Phối hợp với tụ lọc để triệt tiêu nhiễu tần số cao, cho ra DC mượt mà và sạch hơn.
Bộ điều khiển sạc: Vi mạch điều khiển tự động điều chỉnh dòng và áp sạc theo từng giai đoạn : Bulk → Absorption → Float. Chu tình sạc này có ưu điểm là bảo vệ ắc quy khỏi sạc quá mức.
Mạch bảo vệ: Giám sát và ngắt mạch khi phát hiện quá áp, quá dòng, quá nhiệt hoặc ngắn mạch. Giúp bảo vệ toàn bộ hệ thống UPS an toàn.
Bộ tản nhiệt: Tiêu tán nhiệt sinh ra từ diode và thyristor trong quá trình hoạt động. Ngăn linh kiện quá nhiệt và kéo dài tuổi thọ mạch.
Nguyên lý hoạt động của mạch chỉnh lưu UPS
Tiếp nhận điện xoay chiều AC: Mạch chỉnh lưu nhận điện AC 220V/50Hz từ lưới — dòng điện dao động liên tục giữa chiều dương và chiều âm theo chu kỳ.
Chỉnh lưu AC thành DC: Dùng cầu 4 diode lật toàn bộ sóng âm thành dương, tạo ra dòng DC thô một chiều duy nhất.
Lọc phẳng điện áp: Tụ điện và cuộn cảm làm phẳng DC còn nhấp nhô thành điện áp ổn định, mượt mà.
Kiểm soát dòng sạc theo 3 giai đoạn:
- Bulk: Dòng lớn, sạc nhanh đến ~80%.
- Absorption: Giảm dòng, giữ áp cố định đến ~95%.
- Float: Dòng rất nhỏ, duy trì đầy 100%.
Phân phối DC cho hệ thống: DC sạch được cấp điện cho ắc quy để lưu trữ dự phòng. Đồng thời cấp điện cho bộ inverter để chuyển ngược thành AC cấp cho thiết bị.
Các loại mạch chỉnh lưu phổ biến trong UPS
Chỉnh lưu nửa chu kỳ: Dùng 1 diode, chỉ cho qua nửa sóng dương, bỏ nửa âm. Hiệu suất thấp, điện áp ra không ổn định. Hầu như không dùng trong UPS hiện đại, chỉ gặp trong mạch điện đơn giản.
Chỉnh lưu cả chu kỳ — Cầu diode: Dùng 4 diode mắc thành cầu, lật toàn bộ nửa sóng âm thành dương. Hiệu suất cao, điện áp ra ổn định hơn. Đây là loại phổ biến nhất trong UPS gia đình và văn phòng.
Chỉnh lưu có điều khiển — Thyristor/SCR: Thay diode bằng thyristor (SCR), cho phép điều chỉnh điện áp DC đầu ra linh hoạt theo tải. Kiểm soát dòng sạc chính xác, phù hợp UPS công suất trung và lớn.
Chỉnh lưu PWM : Dùng transistor IGBT kết hợp điều khiển PWM. Chuyển đổi AC thành DC với hiệu suất rất cao (>95%), hệ số công suất gần bằng 1. Phổ biến trong UPS Online cao cấp và data center.
Chỉnh lưu PFC: Tích hợp mạch hiệu chỉnh hệ số công suất, giảm thiểu nhiễu sóng hài trả ngược lưới điện. Thường đi kèm với chỉnh lưu PWM trong các UPS hiện đại, thân thiện với hệ thống điện tòa nhà.
Công nghệ mới trong mạch chỉnh lưu bộ lưu điện
Chỉnh lưu IGBT + PWM: Dùng transistor IGBT thay thế diode và thyristor truyền thống. Kết hợp điều chế độ rộng xung PWM. Hiệu suất chuyển đổi vượt 95%, tỏa nhiệt thấp, kích thước nhỏ gọn hơn đáng kể so với thế hệ cũ.
Công nghệ PFC tích cực (Active PFC): Tự động hiệu chỉnh hệ số công suất lên gần 1.0. Làm giảm thiểu nhiễu sóng hài trả ngược lưới điện. Giúp UPS tiêu thụ điện hiệu quả hơn và thân thiện với hệ thống điện tòa nhà.
Chỉnh lưu số hóa (Digital Rectifier): Toàn bộ quá trình điều khiển được xử lý bởi vi xử lý DSP thay vì mạch analog. Phản ứng nhanh hơn, điều chỉnh chính xác hơn, dễ tích hợp giám sát từ xa qua phần mềm.
Công nghệ SiC và GaN: Dùng vật liệu bán dẫn thế hệ mới Silicon Carbide (SiC) và Gallium Nitride (GaN) thay silicon truyền thống. Chịu nhiệt tốt hơn, tổn hao năng lượng thấp hơn đến 50%, cho phép hoạt động ở tần số cao hơn.
Chỉnh lưu Vienna (Vienna Rectifier): Cấu trúc 3 pha hiện đại với hệ số công suất cao, nhiễu sóng hài cực thấp. Được ứng dụng trong UPS 3 pha công suất lớn tại data center và nhà máy công nghiệp.
Tích hợp AI giám sát và tối ưu sạc: Bộ điều khiển thông minh dùng thuật toán AI phân tích hành vi sạc-xả. Và tự động tối ưu dòng sạc theo nhiệt độ và tuổi thọ ắc quy, kéo dài vòng đời bình lên đến 20–30%.

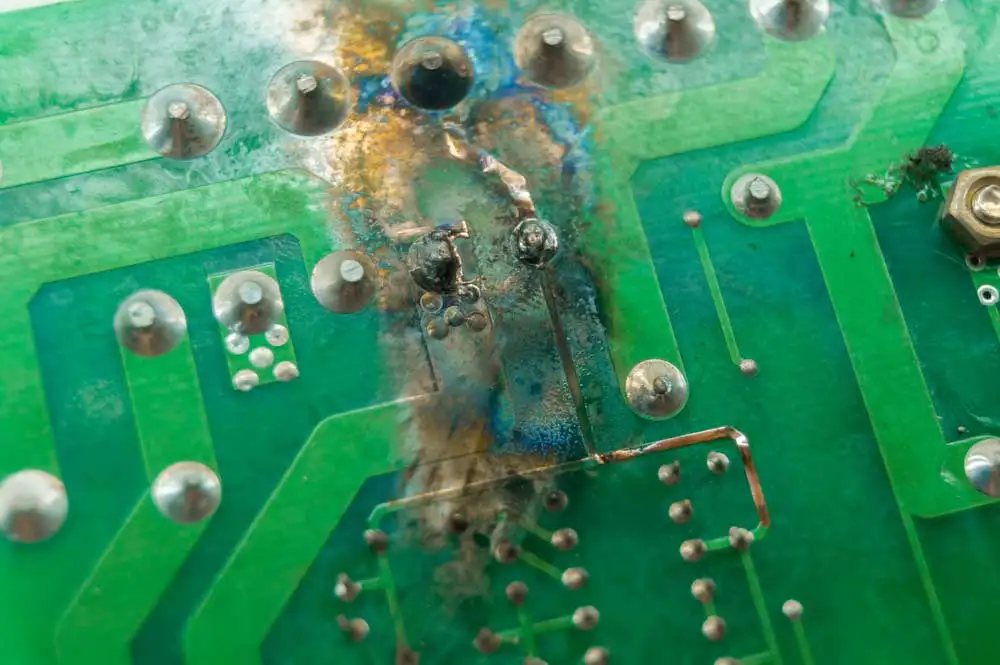

Các sự cố thường gặp ở mạch chỉnh lưu và cách khắc phục
Diode / Thyristor bị đánh thủng
- Điện áp lưới tăng đột biến làm linh kiện chết, UPS không nạp được ắc quy.
- Khắc phục: đo kiểm tra và thay thế diode/SCR cùng thông số.
Tụ lọc bị phồng, khô
- Tụ lão hóa theo thời gian khiến điện áp DC nhấp nhô, ắc quy sạc không ổn định.
- Khắc phục: thay tụ điện cùng điện dung và điện áp định mức.
Biến áp quá nhiệt
- Quạt tản nhiệt hỏng hoặc UPS đặt nơi kém thông thoáng gây biến áp nóng, hiệu suất giảm.
- Khắc phục: vệ sinh quạt, đặt UPS nơi thoáng mát, kiểm tra tải.
Mạch bảo vệ kích hoạt liên tục
- Quá tải hoặc ngắn mạch khiến mạch bảo vệ ngắt liên tục, UPS báo lỗi.
- Khắc phục: giảm tải thiết bị, kiểm tra ngắn mạch đầu ra.
Hệ số công suất thấp — nhiễu sóng hài
- Mạch PFC hỏng khiến UPS tiêu thụ điện bất thường, gây nhiễu lưới điện tòa nhà.
- Khắc phục: kiểm tra và thay thế mạch PFC hoặc cuộn cảm lọc.
Bộ điều khiển sạc bị lỗi
- Vi mạch điều khiển hỏng khiến ắc quy sạc sai giai đoạn, dẫn đến sạc quá mức hoặc không đầy.
- Khắc phục: cập nhật phần mềm cơ sở hoặc thay thế bảng điều khiển.
Mối hàn bị nứt, tiếp xúc kém
- Nhiệt độ thay đổi liên tục gây nứt mối hàn, dòng điện không thông ổn định.
- Khắc phục: kiểm tra bằng mắt và hàn lại các mối tiếp xúc nghi ngờ.
