Tụ lọc – bộ phận quan trọng trong bộ chỉnh lưu của hệ thống lưu điện UPS
UPS đảm bảo nguồn điện liên tục và ổn định cho các thiết bị điện tử. Trong đó, tụ lọc là một bộ phận then chốt trong bộ chỉnh lưu. Giúp làm mượt dòng điện và nâng cao hiệu suất hoạt động của toàn hệ thống.
Tụ lọc là gì?
Tụ lọc là một loại tụ điện được sử dụng trong các mạch điện. Nó xử lý tín hiệu điện sau khi đã được chỉnh lưu. Nó có khả năng tích và phóng điện theo chu kỳ để làm thay đổi đặc tính dòng điện trong mạch.
Vai trò của tụ lọc:
- Làm mượt điện áp DC: Giảm thiểu độ gợn sóng sau khi chỉnh lưu. Tạo ra nguồn điện một chiều ổn định.
- Đảm bảo đầu vào ổn định cho bộ nghịch lưu (inverter): Giúp inverter hoạt động chính xác và hiệu quả.
- Bảo vệ các linh kiện điện tử nhạy cảm: Hạn chế ảnh hưởng của nhiễu điện và dao động điện áp.
- Nâng cao độ tin cậy và tuổi thọ hệ thống UPS: Giảm rủi ro hư hỏng linh kiện và cải thiện hiệu suất tổng thể.
Phân loại tụ lọc

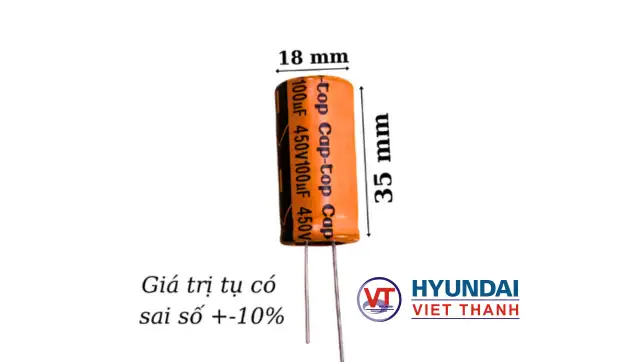

- Tụ hóa
Đặc điểm: Có giá trị điện dung lớn (từ vài µF đến hàng nghìn µF), phân cực (có cực dương và âm).
Ứng dụng: Phổ biến trong các mạch chỉnh lưu DC công suất trung bình và lớn, như bộ nguồn của UPS, máy tính, thiết bị công nghiệp,…
Ưu điểm: Giá thành thấp, kích thước nhỏ so với điện dung.
Hạn chế: Tuổi thọ không cao, dễ hỏng nếu cấp sai cực hoặc quá điện áp.
- Tụ gốm
Đặc điểm: Có kích thước nhỏ, điện dung thấp (thường dưới 1 µF), không phân cực.
Ứng dụng: Lọc nhiễu tần số cao, loại bỏ xung điện, dùng song song với tụ hóa để cải thiện hiệu suất lọc.
Ưu điểm: Ổn định, tuổi thọ cao, chịu nhiệt tốt.
Hạn chế: Không phù hợp để lọc điện áp DC lớn do điện dung nhỏ.

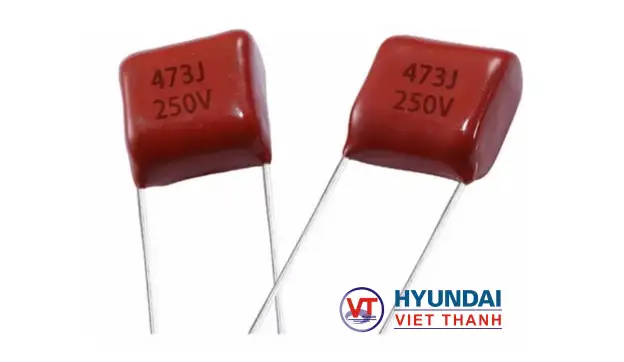

- Tụ film
Đặc điểm: Sử dụng màng nhựa làm điện môi (như polyester, polypropylene), không phân cực, điện dung vừa (từ nF đến vài µF).
Ứng dụng: Dùng trong các mạch lọc có yêu cầu độ ổn định cao, như lọc nguồn AC, chống nhiễu EMI, lọc DC trong UPS cao cấp.
Ưu điểm: Độ ổn định nhiệt cao, tổn hao thấp, bền với thời gian.
Hạn chế: Kích thước lớn hơn so với tụ hóa cùng điện dung.
- Tụ mica và tụ tantalum (ít phổ biến trong UPS)
Tụ mica: Ổn định cao, dùng trong mạch RF, không thường dùng cho mục đích lọc công suất.
Tụ tantalum: Có dung lượng lớn, kích thước nhỏ, nhưng đắt tiền và nhạy với xung áp. Thường dùng trong thiết bị điện tử di động hơn là UPS công suất lớn.
Nguyên lý hoạt động
Bộ chỉnh lưu có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) để sạc cho ắc quy và cung cấp năng lượng cho bộ nghịch lưu (inverter). Tuy nhiên, sau quá trình chỉnh lưu, điện áp DC thu được không hoàn toàn phẳng.
Tụ lọc được sử dụng để giảm thiểu độ gợn sóng này, giúp điện áp DC trở nên ổn định hơn. Nguyên lý hoạt động của tụ lọc dựa trên khả năng tích và phóng điện của tụ điện:
- Khi điện áp tăng: Tụ điện tích điện, hấp thụ năng lượng dư thừa.
- Khi điện áp giảm: Tụ điện phóng điện, bù đắp phần thiếu hụt. Giúp giữ cho điện áp đầu ra ổn định.
Quá trình này diễn ra liên tục, giúp làm phẳng điện áp DC. Từ đó đảm bảo nguồn điện ổn định cho các thiết bị phía sau.
Ảnh hưởng của tụ lọc hỏng
Tụ lọc đóng vai trò then chốt trong việc ổn định điện áp DC. Khi tụ lọc bị hư hỏng, suy giảm hiệu suất hoặc sử dụng tụ kém chất lượng. Hệ thống UPS có thể gặp các vấn đề nghiêm trọng:
- Tăng độ gợn sóng (ripple): Điện áp đầu ra sau chỉnh lưu không được làm mượt. Gây nhiễu hoặc giảm hiệu quả hoạt động của bộ nghịch lưu.
- Sụt áp và mất ổn định nguồn: Dòng điện cung cấp cho tải trở nên chập chờn. Điều này dễ gây gián đoạn cho các thiết bị điện tử nhạy cảm.
- Gây hư hỏng lan truyền: Độ gợn cao và điện áp dao động làm các linh kiện phía sau như transistor, IC. Hoặc bộ nghịch lưu bị quá tải, nóng lên nhanh chóng và giảm tuổi thọ.
- Rút ngắn tuổi thọ của toàn bộ hệ thống UPS: Tụ lọc yếu làm giảm độ tin cậy và hiệu suất vận hành lâu dài của toàn bộ thiết bị.
Xem thêm:
Diode chỉnh lưu trong bộ chỉnh lưu – những điều cần biết
Giải pháp và những lưu ý
Người sử dụng và kỹ thuật viên cần chú ý đến các giải pháp và lưu ý sau:
- Lựa chọn tụ phù hợp
Điện áp định mức của tụ phải cao hơn điện áp làm việc thực tế từ 20–30%. Để đảm bảo an toàn, nhất là trong môi trường có dao động điện áp lớn.
Dung lượng tụ (μF) cần được tính toán đúng với công suất tải và thiết kế mạch chỉnh lưu. Dung lượng quá thấp sẽ không làm mượt điện áp hiệu quả. Còn quá cao có thể làm tăng dòng khởi động và tổn hao năng lượng.
Ưu tiên sử dụng tụ có thương hiệu uy tín .
- Điều kiện tản nhiệt
Nhiệt độ cao là yếu tố làm giảm tuổi thọ nhanh nhất của tụ điện.
Cần bố trí tụ ở vị trí thông thoáng. Nên có luồng gió làm mát tốt hoặc dùng kèm quạt/lưới tản nhiệt nếu cần.
Tránh đặt tụ gần các linh kiện sinh nhiệt cao như biến áp, diode công suất hay MOSFET.
- Kiểm tra định kỳ
Tụ lọc cần được kiểm tra định kỳ, đặc biệt trong các hệ thống làm việc liên tục.

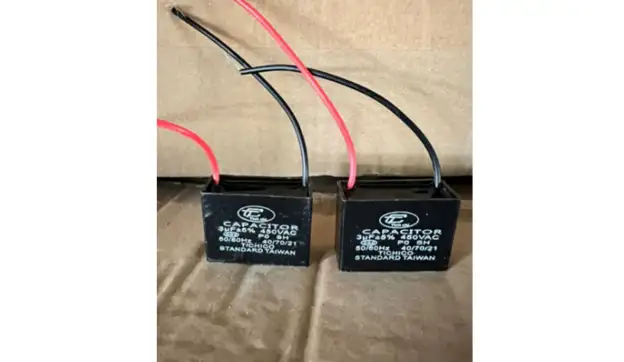

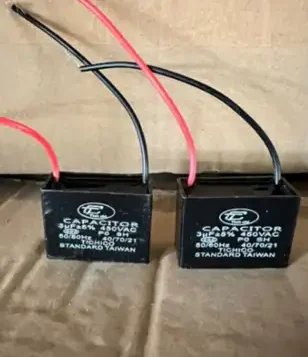

Dấu hiệu cần thay tụ bao gồm: tụ bị phồng, rò rỉ, có mùi khét hoặc điện không ổn định.
Có thể sử dụng đồng hồ vạn năng để kiểm tra các thông số thực tế của tụ
- Thay thế đúng loại
Khi thay tụ, cần chọn đúng loại, điện áp và dung lượng tương đương hoặc cao hơn.
Không thay tụ hóa bằng tụ gốm hoặc tụ film trừ khi có thiết kế mạch phù hợp.
Khi hàn tụ mới vào mạch, cần đảm bảo cực tính đúng và mối hàn chắc chắn.
Kết luận
Tụ lọc là một trong những thành phần quan trọng trong bộ chỉnh lưu của hệ thống UPS. Nó đóng vai trò then chốt trong việc đảm bảo điện áp DC ổn định. Giúp giảm độ gợn sóng và bảo vệ các linh kiện điện tử phía sau.
Việc lựa chọn đúng loại tụ, lắp đặt và bảo trì đúng cách không chỉ nâng cao hiệu suất hoạt động mà còn kéo dài tuổi thọ cho toàn bộ hệ thống lưu điện.
