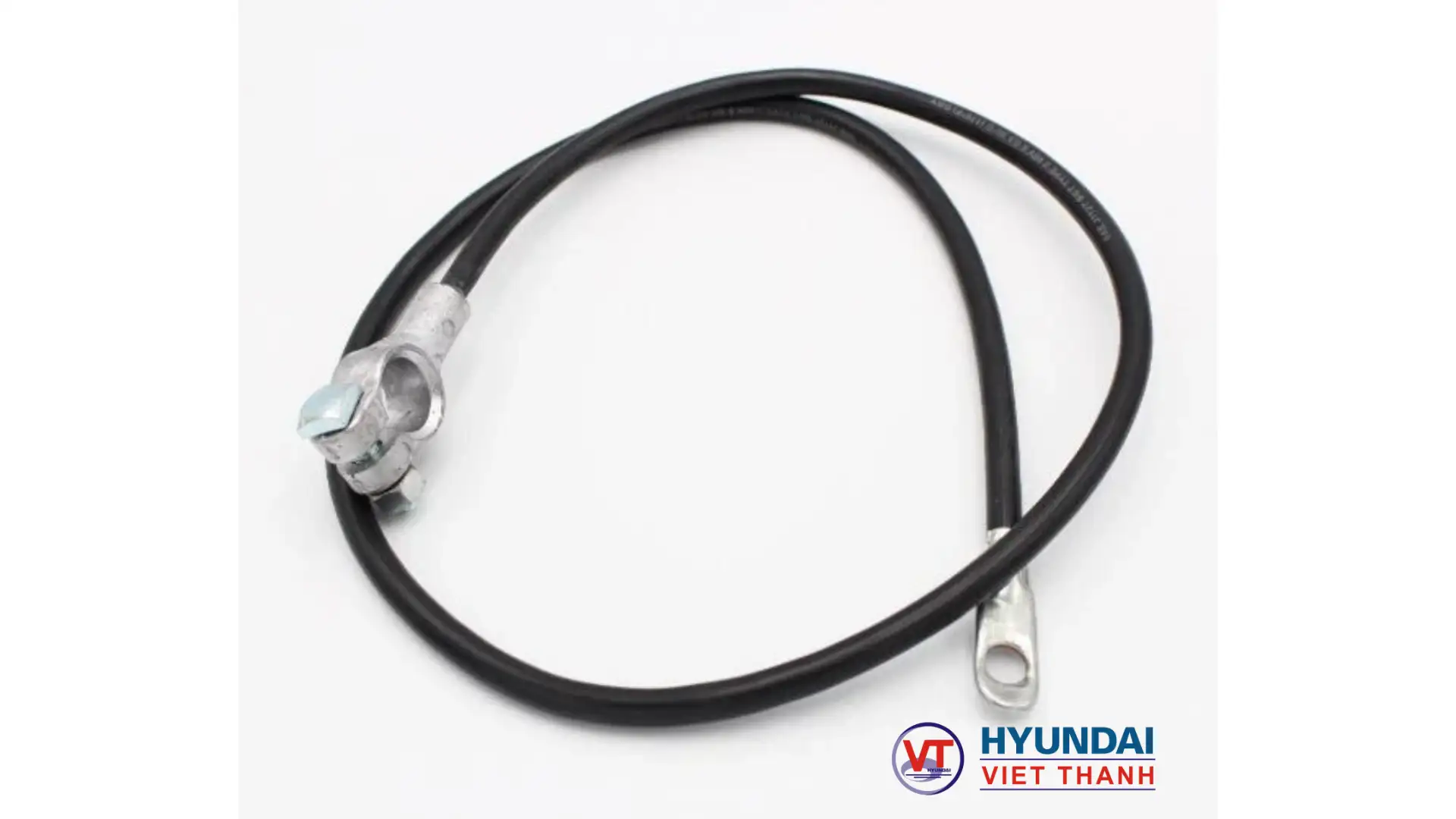

Tổng quan về cáp điện khởi động của máy phát điện
Cáp điện khởi động – bộ phận nằm trong hệ thống ắc quy khởi động và nạp điện. Chúng truyền tải năng lượng quan trọng từ nguồn ắc quy đến động cơ khởi động. Chất lượng và tình trạng của cáp điện khởi động có thể quyết định việc máy phát của bạn có thể khởi động thành công hay không trong những tình huống cấp bách nhất.
Vị trí và nguyên lý làm việc của cáp điện khởi động
Vị trí
Chúng kết nối trực tiếp giữa cực dương của ắc quy với đầu vào của motor khởi động. Đồng thời có nhánh cáp âm nối từ cực âm ắc quy về khối động cơ để tạo thành mạch điện khép kín. Vị trí lắp đặt thường nằm ở khoang động cơ. Được định tuyến sao cho đảm bảo khoảng cách ngắn nhất nhưng vẫn tránh các nguồn nhiệt cao.
Nguyên lý hoạt động
Nguyên lý hoạt động dựa trên khả năng dẫn điện với dòng lớn trong thời gian ngắn. Khi người vận hành bật công tắc khởi động, dòng điện một chiều từ ắc quy với cường độ có thể lên đến hàng trăm ampe sẽ được truyền qua cáp điện để cấp cho motor khởi động.
Motor này sẽ chuyển đổi năng lượng điện thành cơ năng. Để quay trục khuỷu của động cơ diesel hoặc động cơ xăng. Giúp động cơ vượt qua điểm chết và bắt đầu chu trình đốt cháy nhiên liệu. Toàn bộ quá trình này chỉ diễn ra trong vài giây. Đòi hỏi cáp điện phải chịu được tải trọng điện cực lớn mà không sụt áp đáng kể.
Xem thêm:
Tất tần tật về Đường ống dẫn dầu của máy phát điện
Cấu tạo của cáp điện khởi động
Cáp điện khởi động được thiết kế với cấu trúc đặc biệt gồm nhiều lớp khác nhau. Mỗi lớp có chức năng riêng biệt nhưng phối hợp nhịp nhàng với nhau.
Lõi dẫn điện
Đây là thành phần trung tâm, được cấu tạo từ nhiều sợi đồng mềm hoặc nhôm bện chặt với nhau. Việc sử dụng nhiều sợi nhỏ thay vì một lõi đặc giúp tăng độ linh hoạt cho cáp. Đồng thời mở rộng diện tích bề mặt dẫn điện nhờ hiệu ứng bề mặt. Từ đó giảm thiểu điện trở và tổn hao năng lượng dưới dạng nhiệt.
Đường kính tiết diện của lõi dẫn thường được tính toán kỹ lưỡng dựa trên dòng khởi động tối đa và chiều dài cáp. Đảm bảo sụt áp không vượt quá ngưỡng cho phép.
Lớp cách điện
Bao bọc lõi dẫn điện là lớp cách điện, thường được làm từ cao su tổng hợp, PVC chịu nhiệt. Lớp này không chỉ ngăn cách dòng điện với môi trường xung quanh. Mà còn phải chịu được nhiệt độ cao sinh ra khi dòng khởi động chạy qua. Đồng thời kháng được dầu mỡ, hóa chất và các yếu tố môi trường khắc nghiệt.
Độ dày của lớp cách điện được thiết kế vừa đủ để bảo vệ. Không làm tăng quá nhiều kích thước tổng thể của cáp, ảnh hưởng đến tính linh hoạt khi lắp đặt.
Xem thêm:
Máy Phát Điện Chạy Dầu 1 Pha 25KVA – 27.5KVA DHY28KSEm
Đầu cos và mối nối
Chúng là những chi tiết tưởng chừng đơn giản nhưng lại vô cùng quan trọng. Đầu cos thường được đúc từ đồng hoặc hợp kim chống ăn mòn. Có dạng vòng hoặc móc để liên kết chặt chẽ với các cực nối của ắc quy và motor khởi động.
Quá trình nối giữa lõi cáp và đầu cos phải được thực hiện bằng phương pháp ép đầu cos chuyên dụng. Đảm bảo tiếp xúc kim loại hoàn hảo, không có khe hở. Bất kỳ khuyết tật nào ở mối nối đều có thể tạo ra điện trở tiếp xúc. Dẫn đến phát nhiệt cục bộ khi dòng khởi động lớn chạy qua.
Yêu cầu kỹ thuật nghiêm ngặt
Cáp điện khởi động phải tuân thủ các tiêu chuẩn kỹ thuật chặt chẽ để đảm bảo an toàn. Tiết diện dây dẫn phải phù hợp với công suất và dòng khởi động cực đại. Thông thường dao động từ 25mm² đến 70mm² cho các máy phát trung bình. Chiều dài cáp cần được giữ ở mức tối thiểu có thể, thường không quá 2-3 mét. Điều này giúp giảm sụt áp trên đường truyền.
Khả năng chịu nhiệt của lớp cách điện phải đạt tối thiểu 105 độ C làm việc liên tục.Có thể chịu được nhiệt độ đỉnh cao hơn trong thời gian ngắn khi khởi động. Điện trở tổng của toàn bộ cáp bao gồm cả mối nối phải được kiểm soát ở mức thấp nhất. Thường dưới 0.5 mΩ cho mỗi mét cáp, đảm bảo hiệu suất truyền tải năng lượng tốt nhất. Độ bền cơ học cũng là yêu cầu không thể thiếu.
Các đầu nối phải được mạ thiếc để ngăn ngừa ăn mòn theo thời gian. Đặc biệt trong môi trường ẩm ướt hoặc có tính ăn mòn cao. Việc lắp đặt cáp cũng cần tuân thủ các nguyên tắc định tuyến an toàn. Tránh các góc gấp khúc quá gắt. Không để cáp chạm vào các bộ phận nóng như ống xả hay turbo.
Những lỗi thường gặp và dấu hiệu nhận biết
Cáp điện khởi động có thể gặp phải một số vấn đề ảnh hưởng đến khả năng khởi động. Lỗi phổ biến nhất là oxy hóa và ăn mòn ở các đầu nối. Do tiếp xúc với độ ẩm hoặc axit từ ắc quy, tạo lớp muối sunfat cản trở dòng điện. Khiến motor khởi động quay chậm hoặc không quay được.
Hư hỏng lớp cách điện do nhiệt độ cao, ma sát có thể gây ngắn mạch nghiêm trọng. Dấu hiệu nhận biết là các vết nứt, bong tróc trên bề mặt cáp. Đồng thời có nguy cơ tạo tia lửa điện và cháy nổ nếu không được phát hiện kịp thời.
Đứt dây bên trong lõi cáp là lỗi tiềm ẩn khó phát hiện bằng mắt thường. Thường do rung động hoặc chất lượng ép đầu cos kém. Biểu hiện qua việc máy khởi động ngày càng khó, motor quay yếu và cáp nóng bất thường ở một số đoạn. Lỏng đầu nối do rung động hoặc siết không chặt cũng là nguyên nhân phổ biến gây tăng điện trở tiếp xúc, phát nhiệt và có thể tạo tia lửa điện khi khởi động.
