Mạch điều khiển sạc UPS – dấu hiệu bị hỏng và cách xử lý

Dấu hiệu mạch điều khiển sạc bị hỏng và cách xử lý

Mạch điều khiển sạc là bộ phận đảm bảo ắc quy UPS luôn ở trạng thái sẵn sàng hoạt động. Khi bo mạch này gặp sự cố, UPS có thể mất khả năng lưu điện. Điều này cần được kiểm tra và xử lý kịp thời.

Tổng quan về mạch điều khiển sạc

Vị trí trong hệ thống UPS

Mạch điều khiển sạc là thành phần nằm giữa bộ chỉnh lưu và ắc quy. Sau khi dòng điện xoay chiều (AC) từ lưới điện được chuyển đổi thành dòng điện một chiều (DC), dòng DC này sẽ được điều tiết bởi mạch sạc để nạp vào ắc quy với điện áp và dòng điện phù hợp.

Mạch sạc có vai trò then chốt trong việc duy trì tuổi thọ và độ sẵn sàng của ắc quy. Đảm bảo khi mất điện, UPS có thể chuyển sang chế độ pin tức thì.

Chức năng chính của mạch điều khiển sạc

Mạch điều khiển sạc không chỉ đơn giản là “bơm điện” vào ắc quy. Mà còn có các chức năng tự động hóa và bảo vệ phức tạp, cụ thể:

  • Kiểm soát dòng và điện áp sạc

Giới hạn dòng sạc ban đầu để tránh làm nóng ắc quy quá mức.

Điều chỉnh điện áp theo từng giai đoạn sạc.

Đảm bảo điện áp sạc luôn ổn định trong ngưỡng thiết kế cho từng loại ắc quy.

  • Chuyển đổi chế độ sạc thông minh

Sạc nhanh: Cung cấp dòng lớn để nạp nhanh khi ắc quy yếu.

Sạc duy trì: Duy trì mức điện áp ổn định thấp hơn, giúp ắc quy luôn đầy.

Một số mạch cao cấp có thêm chế độ “Equalization” để cân bằng nội trở giữa các cell trong ắc quy.

  • Bảo vệ quá sạc – quá nhiệt – ngược cực

Khi phát hiện dòng vượt ngưỡng cho phép, mạch sẽ tự động ngắt sạc.

Cảm biến nhiệt tích hợp giúp giảm dòng sạc nếu nhiệt độ ắc quy tăng cao.

Cảnh báo hoặc ngắt nếu kết nối nhầm cực âm/dương.

  • Theo dõi và truyền dữ liệu

Một số mạch sạc hiện đại có thể truyền thông tin về trạng thái sạc, điện áp pin, dòng điện sạc. Hoặc phần mềm giám sát từ xa qua giao tiếp SNMP, USB hoặc RS-232.

Cho phép người dùng giám sát tình trạng pin theo thời gian thực.

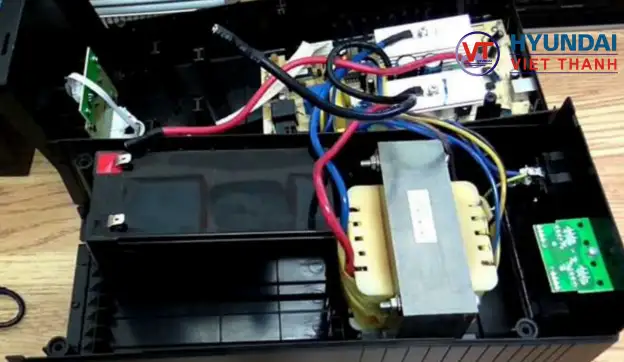

Mạch điều khiển sạc UPS - dấu hiệu bị hỏng và cách xử lý
Mạch điều khiển sạc UPS – dấu hiệu bị hỏng và cách xử lý

Phân biệt mạch sạc trong UPS Line-Interactive và UPS Online

Đặc điểm UPS Line-Interactive UPS Online (Double Conversion)
Vị trí mạch sạc Tích hợp đơn giản trong bo chính Tách riêng hoặc tích hợp sâu trong khối chỉnh lưu
Chế độ sạc Thường có 1–2 giai đoạn cơ bản Sạc 3 giai đoạn, kiểm soát thông minh
Khả năng bảo vệ Cơ bản (ít tính năng bảo vệ nâng cao) Có bảo vệ dòng, áp, nhiệt độ, tự động điều chỉnh theo tải
Ứng dụng Văn phòng nhỏ, máy tính, camera Data center, y tế, công nghiệp nặng
Chi phí linh kiện sạc Thấp hơn, dễ thay Cao hơn, thiết kế phức tạp

Dấu hiệu nhận biết mạch điều khiển sạc bị hỏng

Dấu hiệu trực tiếp

  • Ắc quy không sạc, hoặc sạc mãi không đầy

Dù UPS vẫn kết nối điện lưới, nhưng sau nhiều giờ kiểm tra, mức điện áp của ắc quy vẫn không tăng hoặc chỉ tăng nhẹ.

Có thể cảm nhận ắc quy luôn “yếu điện”, quạt UPS hoạt động nhưng không có hiệu quả nạp.

  • UPS báo lỗi liên tục – cảnh báo âm thanh hoặc đèn tín hiệu

Đèn đỏ hoặc đèn báo lỗi pin luôn sáng trên bảng điều khiển.

Có tiếng beep ngắt quãng hoặc liên tục, thường kèm theo mã lỗi hiển thị liên quan đến “Battery Fail” hoặc “Charger Error”.

  • Thời gian lưu điện giảm rõ rệt dù mới thay ắc quy

Mặc dù đã thay bộ ắc quy mới hoàn toàn, nhưng UPS chỉ duy trì tải trong vài phút rồi tắt.

Điều này cho thấy ắc quy không được sạc đầy do mạch điều khiển sạc không hoạt động đúng.

Dấu hiệu kỹ thuật

  • Điện áp sạc không ổn định hoặc không đúng thông số kỹ thuật

Khi đo điện áp sạc tại đầu cực ắc quy, có thể thấy:

Điện áp quá thấp (ví dụ chỉ 11V đối với hệ 12V) → sạc yếu.

Điện áp vượt ngưỡng cho phép (ví dụ 15–16V) → nguy cơ quá sạc, hư ắc quy.

  • Không có dòng sạc ra ắc quy

Dùng đồng hồ ampe kế đo dòng tại dây ra ắc quy khi UPS đang hoạt động. Nếu dòng gần như bằng 0, trong khi ắc quy yếu → mạch sạc đã ngưng hoạt động.

  • Mạch sạc nóng bất thường, có dấu hiệu hư hỏng vật lý

Kiểm tra trực tiếp thấy:

Nhiệt độ bo mạch sạc tăng nhanh.

Có mùi khét nhẹ, hoặc thấy linh kiện như tụ điện, diode, IC bị nứt, phồng rộp, cháy đen.

Dấu hiệu từ hệ thống

  • Phần mềm giám sát UPS cảnh báo lỗi liên quan đến pin/sạc

Khi dùng phần mềm như PowerChute, ViewPower hoặc SNMP Manager, có thể nhận các cảnh báo như:

  • “Battery Charging Failure”
  • “Battery Voltage Low”
  • “Charger Output Abnormal”

Các cảnh báo này là dấu hiệu rõ ràng cho thấy mạch sạc đang có vấn đề.

  • UPS không chuyển sang chế độ pin khi cúp điện

Khi mất điện lưới, UPS lập tức tắt thay vì duy trì tải từ ắc quy.

Đây là hiện tượng nghiêm trọng, cho thấy ắc quy không có điện tích hoặc mạch sạc đã “khóa” đường ra pin.

Nguyên nhân thường gặp

Mạch điều khiển sạc rất dễ bị hư hỏng nếu điều kiện hoạt động không đảm bảo. Dưới đây là các nguyên nhân phổ biến nhất:

  • Hỏng IC điều khiển, tụ lọc, diode công suất

IC điều khiển là bộ não của mạch sạc. Nếu bị chập hay quá nhiệt sẽ khiến toàn bộ mạch mất khả năng hoạt động.
Khi tụ bị khô, phồng hoặc nổ sẽ gây sụt áp hoặc dao động điện áp mạnh.
Diode công suất hỏng sẽ dẫn đến chập cháy mạch hoặc không có dòng sạc.

Dấu hiệu nhận biết: mùi khét, tụ phồng, vết cháy, điện áp sạc bất thường.

  • Nguồn điện đầu vào không ổn định

Khi điện lưới quá yếu hoặc dao động bất thường, bộ chỉnh lưu sẽ hoạt động không ổn định. Từ đó gây ảnh hưởng đến mạch sạc.

  • Tuổi thọ linh kiện quá hạn

Nếu không thay thế định kỳ, linh kiện sẽ xuống cấp: Tụ bị khô, điện trở lệch giá trị, IC hoạt động kém ổn định. Từ đó gây lỗi ngẫu nhiên hoặc hỏng hẳn.

  • Lỗi kết nối dây dẫn

Socket kết nối giữa mạch sạc và ắc quy có thể bị lỏng. Chúng gỉ sét hoặc đứt ngầm, dẫn đến mất kết nối sạc.
Dây dẫn bị oxy hóa khiến dòng điện không thể nạp vào ắc quy.

Cách kiểm tra và xử lý

Kiểm tra sơ bộ

  1. Quan sát bằng mắt thường

Kiểm tra toàn bộ bo mạch sạc để phát hiện dấu hiệu bất thường như:

  • Vết cháy xém, khét mùi điện
  • Tụ điện bị phồng, rỉ dầu
  • Mạch in đứt, nứt, oxy hóa

Quan sát LED báo lỗi trên UPS: đèn đỏ, nháy liên tục hoặc cảnh báo lỗi pin/sạc.

  1. Đo điện áp và dòng điện

Sử dụng đồng hồ vạn năng đo điện áp đầu ra của mạch sạc:

  • Điện áp ra thường từ 13.5V – 13.8V/ắc quy đối với loại axit-chì.
  • Nếu không có dòng ra, có thể mạch đã hỏng hoặc kết nối không tốt.

Đo dòng nạp thực tế khi ắc quy đang sạc để đánh giá hiệu suất sạc.

  1. Kiểm tra kết nối

Kiểm tra đầu jack/sạc, socket nối giữa mạch sạc và ắc quy:

Lỏng, gỉ sét, đứt ngầm → làm mất kết nối dù bo vẫn hoạt động.

Đảm bảo dây dẫn đủ tiết diện và được đấu đúng cực âm/dương.

Hướng xử lý sự cố

  • Thay thế linh kiện hỏng

Nếu phát hiện tụ phồng, diode bị cháy, IC không hoạt động: Có thể thay mới bằng linh kiện tương đương nếu có tay nghề.

Sau khi thay, cần kiểm tra lại toàn bộ mạch để đảm bảo không còn lỗi khác.

  • Reset hoặc cập nhật firmware

Một số dòng UPS Online cao cấp có chức năng quản lý qua phần mềm.

Trong nhiều trường hợp lỗi phần mềm gây treo điều khiển sạc. Có thể reset, cập nhật lại chương trình điều khiển để khôi phục.

  • Thay bo mạch sạc mới

Nếu mạch cháy lan diện rộng, mạch in bị đứt nhiều nơi, hoặc không xác định được lỗi. Nên thay toàn bộ bo sạc mới đúng mã và chuẩn tương thích.

  • Cân nhắc thay mới UPS

Trường hợp UPS đã sử dụng trên 5–7 năm, linh kiện xuống cấp, lỗi liên tục. Việc sửa chữa sẽ tốn kém, rủi ro cao. Thay mới UPS sẽ hiệu quả hơn về kinh tế và đảm bảo ổn định lâu dài.

Lưu ý khi thay thế hoặc sửa mạch sạc

  1. Chọn đúng model mạch tương thích

Mỗi dòng UPS sử dụng mạch sạc khác nhau tùy vào:

  • Điện áp hệ thống: 12V, 24V, 48V…
  • Công suất UPS: 500VA, 1000VA, 2kVA…
  • Loại ắc quy đi kèm: axit-chì, GEL, lithium…

Việc lắp sai mạch sẽ gây ra lỗi sạc, cháy bo hoặc làm hỏng cả ắc quy.

Khi thay, nên dựa vào mã model cũ hoặc tra tài liệu kỹ thuật từ hãng.

  1. Kiểm tra sơ đồ đấu nối trước khi lắp

Luôn đảm bảo đấu đúng cực âm (-) và dương (+) của mạch với ắc quy.

Không hoán đổi các đầu ra, đầu vào của mạch sạc và mạch nguồn.

Sau khi đấu dây xong, nên đo lại bằng đồng hồ để xác nhận không bị ngắn mạch hoặc đảo cực.

  1. Không tự sửa nếu thiếu kinh nghiệm

Mạch sạc UPS hoạt động với điện áp cao, có thể gây giật điện hoặc cháy nổ nếu thao tác sai.

Nếu không quen với kỹ thuật điện tử nên liên hệ kỹ thuật viên có chuyên môn.

  1. Ưu tiên mạch có tính năng bảo vệ

Khi thay thế, nên chọn bo mạch có tích hợp các tính năng an toàn, như:

  • Bảo vệ nhiệt độ: tự ngắt khi IC hoặc MOSFET quá nóng.
  • Bảo vệ quá dòng: chống cháy khi ắc quy hỏng hoặc ngắn mạch.
  • Bảo vệ quá áp: tránh sạc quá mức gây phù, nổ ắc quy.

Những tính năng này giúp tăng tuổi thọ hệ thống và đảm bảo an toàn khi vận hành dài hạn.
